Конструктивные особенности и модульные решения
При проектировании блочно модульной котельной (БМК) важно понимать, что это не просто набор оборудования в контейнере, а высокотехнологичное изделие полной заводской готовности.

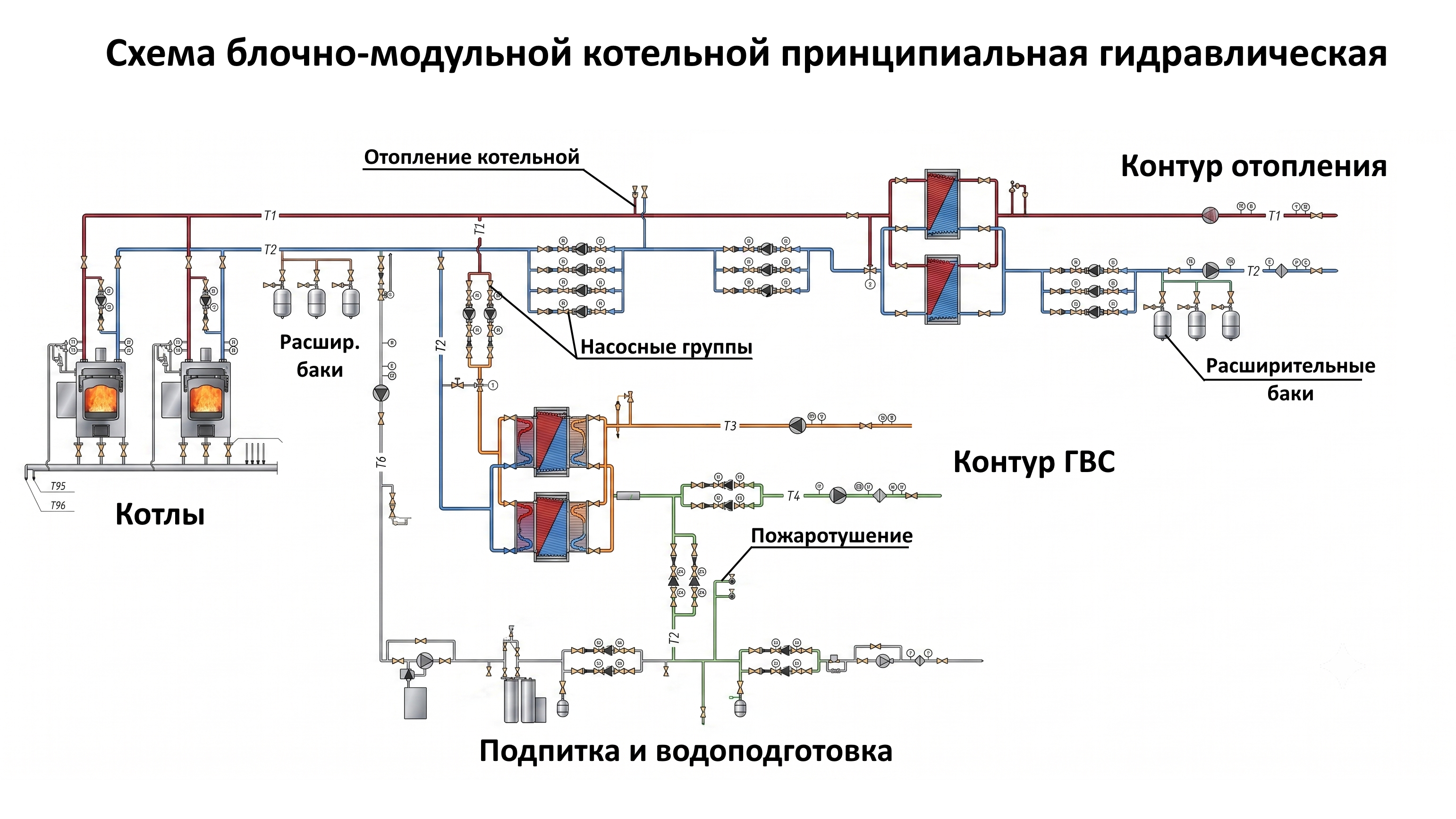

Конструктивно блочная модульная котельная представляет собой металлический контейнер или несколько блок-модулей, внутри которых размещается теплотехническое оборудование.
Модули изготавливаются из металлоконструкций с утепленными стенами, что обеспечивает возможность эксплуатации в различных климатических условиях.
В состав оборудования котельной установки обычно входят:
- водогрейные или паровые котлы;
- газовые или дизельные горелки;
- циркуляционные насосы;
- теплообменное оборудование;
- система подготовки воды;
- система дымоудаления;
- система вентиляции;
- шкаф автоматики;
- система безопасности.
Типы конструкций и несущая способность
Современные котельные в блочно-модульном исполнении классифицируются по типу несущего каркаса:
- Каркасно-панельные: На сварной или сборный металлокаркас навешиваются сэндвич-панели. Это оптимально для большинства объектов, включая встроенные газовые котельные.
- Блочно-контейнерные: Оборудование монтируется внутри стандартного блок-контейнера, что удешевляет конструкцию, но накладывает ограничения на габариты и мощность.
Выбор конструктивного исполнения зависит от требуемой мощности, условий эксплуатации и особенностей объекта. Для крупных объектов параметры котельной рассчитываются индивидуально на основе тепловой нагрузки, схемы теплоснабжения и требований проекта. На сайте ООО «ПКТ» вы можете ознакомиться с котельными различной мощности или заполнить опросный лист для индивидуального расчета.
Типовые решения
блочно-модульных котельных
Виды топлива для БМК
В зависимости от назначения объекта и доступной инфраструктуры в котельных блочно-модульного исполнения применяется различное топливо. От его выбора зависят стоимость эксплуатации, степень автономности и требования к согласованиям.
| Тип топлива | Преимущества | Недостатки | Область применения |
|---|---|---|---|
| Природный газ |
|
|
Газифицированные территории, города, промзоны |
| Сжиженный или компримированный газ (метан, пропан-бутан) |
|
|
Удаленные объекты без магистрального газа |
| Дизельное топливо |
|
|
Удаленные объекты без магистрального газа, резервные котельные, временные объекты |
| Мазут |
|
|
Крупные объекты при наличии мазута и отсутствии газификации |
| Твердое топливо (уголь, дрова, пеллеты) |
|
|
Сельская местность, лесопромышленность |
| Комбинированные (газ/дизель, газ/мазут) |
|
|
Объекты с требованиями к надежности |
Типы котлов, применяемых в БМК
После определения вида топлива подбирается тип котла. Для блочно-модульных котельных применяются следующие основные типы.
- Водогрейные котлы нагревают теплоноситель (воду) до температуры ниже точки кипения и подают его в систему отопления и горячего водоснабжения. Это наиболее распространённый тип для БМК, обслуживающих жилые, административные и коммунальные объекты.
- Паровые котлы вырабатывают водяной пар, который используется на промышленных производствах для технологических нужд, а также в системах отопления. Применяются на предприятиях, где пар нужен непосредственно в производственном процессе.
- Жаротрубные (газотрубные) котлы – продукты сгорания проходят внутри труб, омываемых водой. Отличаются простотой конструкции, надёжностью и устойчивостью к перепадам нагрузки, поэтому широко используются в БМК средней мощности.
- Водотрубные котлы – вода циркулирует внутри труб, а горячие газы омывают их снаружи. Выдерживают высокое давление и большую тепловую мощность, что делает их предпочтительными для крупных промышленных котельных.
- Конденсационные котлы дополнительно используют теплоту конденсации водяного пара из дымовых газов, за счёт чего достигается наибольший КПД. Целесообразны на объектах с приоритетом энергоэффективности и низкотемпературными системами отопления.
При проектировании блочно-модульной котельной выбор типа котла и вида топлива выполняется исходя из требуемой тепловой нагрузки. На основе этих параметров формируется состав оборудования, конфигурация котельной установки и рассчитывается ориентировочная стоимость проекта.
Расчет стоимости котельной
Устройство и характеристики блочных котельных
Технические характеристики блочно-модульных установок определяются совокупностью параметров основного и вспомогательного оборудования, а также конструктивным исполнением здания модуля.
Классификация по мощности и применению
| Мощность БМК | Назначение | Количество модулей | Примерная площадь обогрева |
|---|---|---|---|
| 0,1-0,5 МВт | Малые объекты (коттеджные поселки, небольшие производства) | 1 | до 6 000 м² |
| 0,5-2,0 МВт | Средние объекты (ЖК, школы, больницы) | 1-2 | до 24 000 м² |
| 2,0-10,0 МВт | Крупные объекты (промышленные предприятия, микрорайоны) | 2-4 | до 120 000 м² |
| 10,0-60,0 МВт | Особо крупные объекты (города, промышленные зоны) | 4-12 | свыше 120 000 м² |
Основные параметры блочно модульных котельных установок
| Параметр | Значение |
|---|---|
| Номинальная теплопроизводительность | 0,1 - 60 МВт (0,09 - 51,6 Гкал/ч) |
| КПД котельной | до 92-95% (для конденсационных котлов до 99,5%) |
| Температура теплоносителя | 70-130°C (водогрейные), 115 С и выше (паровые) |
| Рабочее давление | до 1,2 МПа (12 кгс/см²) - водогрейные, паровые - любое давление по техзаданию |
| Температура уходящих газов | 150-190°C |
| Напряжение электросети | 220/380 В (до 1 МВт), 380 В (свыше 1 МВт) |
| Потребляемая электрическая мощность | 3-590 кВт (в зависимости от мощности БМК) |
| Срок службы | 15-25 лет (при соблюдении условий эксплуатации) |
| Климатическое исполнение | У1, УХЛ1 (от -40°C до +40°C), возможно исполнение для регионов крайнего севера |
Производство и строительство блочно-модульных котельных
Производство БМК включает следующие этапы:
1. Проектирование (от 5 рабочих дней)
- Сбор исходных данных (опросный лист);
- Теплотехнический расчет;
- Разработка паспорта котельной для интеграции в общий проект - бесплатно, 3-5 рабочих дней;
- Разработка проектной документации (проект, схемы, чертежи);
- Согласование с надзорными органами (Ростехнадзор, Горгаз, Межрегионгаз).
2. Изготовление конструкций (от 15 дней)
- Сварка металлического каркаса;
- Изготовление панелей (сэндвич-панели с утеплителем);
- Антикоррозийная обработка;
- Окраска каркаса.
3. Комплектация оборудованием (параллельно с изготовлением)
- Котлы;
- Горелочные устройства;
- Насосы;
- Автоматика;
- Водоподготовка.
- Внутренние инженерные системы - отопление, вентиляция, охранная, пожарная сигнализация, электроснабжение, топливоснабжение.
4. Сборка модуля (от 10 дней)
- Монтаж оборудования внутри модулей;
- Монтаж внутренних трубопроводов, теплоизоляция;
- Электромонтажные работы;
- Установка КИПиА.
5. Заводские испытания (3-5 дней)
- Гидравлические испытания (опрессовка);
- Проверка автоматики безопасности;
- Пробный запуск;
- Оформление паспорта готового изделия и сдаточной документации.
Нормативная база и ввод в эксплуатацию
Ошибки на этапе согласования – самая частая причина срыва сроков сдачи объектов. Рассмотрим ключевые этапы и требования.
Строительство блочно модульных котельных регламентируется целым рядом документов. Критически важно, чтобы производство блочных котельных на заводе уже учитывало:
- Промышленную безопасность: Проект должен пройти экспертизу промышленной безопасности в соответствии с ФЗ №116. Особенно это касается опасных производственных объектов (с давлением пара выше 0,07 МПа или температурой воды выше 115°C, а также работающих на среднем и высоком давлении газа). Как вариант - ООО "ПКТ" может выполнить экспертизу промышленной безопасности технического устройства на котельную и предоставить вместе с котельной Заказчику, что избавит его от вопросов со стороны Ростехнадзора.
- Экологические нормы: Рассеивание вредных выбросов должно соответствовать СанПиН и не превышать предельно допустимых концентраций (ПДК). Для крупных модульных газовых котельных для часто требуется расчет санитарно-защитной зоны. Выполняется проектировщиками, можем порекомендовать грамотных специалистов.
- Нормативные требования на монтаж: Сварные соединения должны выполняться аттестованными сварщиками (НАКС), а используемое оборудование – иметь сертификаты и декларации ТР ТС на применение. Системы пожарной сигнализации и огнезащита несущих конструкций котельных требуют наличия лицензий на монтаж. У нас есть и НАКС и все требуемые лицензии.
Типовые проблемы при вводе в эксплуатацию и пути их решения:
Проблема: Несоответствие качества исходной воды на входе в котельную проектным параметрам.
Решение: Заказчику необходимо предоставить актуальный химанализ воды до начала изготовления блочно модульных котельных. Это позволит скорректировать состав оборудования водоподготовки. Во время пусконаладки незначительные отклонения могут быть скорректированы настройкой системы водоочистки.
Проблема: Гидравлическое сопротивление тепловой сети не соответствует заданию на изготовление БМК.
Решение: в большинстве случаев удается настроить частотные преобразователи насосов на фактические параметры сети. Установка частотных преобразователей на насосах позволяет избежать больших пусковых токов, значительно экономить расходы на электроэнергию, автоматически адаптировать режим работы котельной под изменяющиеся параметры сети.
Проблема: Подключение котельной к сетям электроснабжения по временной схеме. Возможны обрывы питания, перемена фаз 3-х фазной сети.
Решение: Питание котельной п 2 категории надёжности может спасти от пропадания питания - подключается резервный ввод: вручную (при использовании ручного ввода резерва) или автоматически - при использовании АВР. От перефазировки ничего не спасёт - нужно менять фазировку оборудования внутри котельной - делается за 30 минут, но вручную.
Заключение
Блочно-модульная котельная – это современное, экономически эффективное и надежное решение для теплоснабжения объектов любого масштаба. Правильный выбор мощности, типа топлива и комплектации оборудования позволяет сократить затраты на отопление на 20-40% по сравнению с центральным теплоснабжением.
Ключевые преимущества производства БМК полной заводской готовности:
- Сокращение сроков строительства в 3-5 раз
- Минимальные затраты на монтаж
- Высокая степень автоматизации
- Возможность масштабирования
- Соответствие всем требованиям действующих норм в строительства и норм промышленной безопасности (Ростехнадзора).
Чтобы котельная работала стабильно, безопасно и с высокой эффективностью, оборудование требует регулярного обслуживания: осмотра, проверки автоматики, очистки ключевых узлов, контроля соединений и настройки рабочих параметров.
ООО «ПКТ» предлагает сервисное сопровождение котельных. Все необходимые работы могут выполнять профильные специалисты – с учетом особенностей конкретного объекта. Это позволяет снизить нагрузку на персонал, избежать простоев, продлить срок службы оборудования и быть уверенным, что котельная находится под профессиональным контролем.
