Блочно-модульная котельная 3,3 МВт
Заказчик – 100% государственная российская нефтегазовая компания стратегического значения, имеющая богатую историю и уникальный, 55-летний, опыт внешнеэкономической деятельности. Компания специализируется на разработке нефтегазовых месторождений в России и за границей, обеспечивая эффективную и комплексную добычу углеводородных ресурсов.
Заказчик обратился в нашу компанию через сайт, направил документацию по объекту на электронную почту.
Задача состояла в необходимости создания надёжной системы теплоснабжения вахтового посёлка при нефтяном месторождении. Существующая система на базе электрических бытовых котлов не справлялась с задачей по причине низкой надёжности котлов и высокой себестоимости теплоносителя, получаемого от электричества – дефицитного и дорогостоящего источника энергии на крайнем севере.
Особенности проекта
Решение нашей компании, устроило Заказчика, так как были предложены:
- блочно-модульная котельная, работающая на попутном нефтяном газе нестандартного состава;
- возможность работы на резервном топливе – арктическое, дизельное;
- применена I категория надёжности по отпуску теплоносителя и по электроснабжению;
- система автоматики и диспетчеризации полностью с интегрированная с АСУТП месторождения;
- расширенный комплект запасных частей для обеспечения бесперебойной работы;
- реализация объекта «под ключ», включая доставку на крайний север, сборку и пуско-наладку.
Основные требования к котельной
Требования к оборудованию были чётко прописаны в документации, включая специальные требования в части антикоррозионной защиты, применения хладостойких сталей, корпоративных стандартов по маркировке оборудования, цветовым решениям фасадов.
Особое внимание уделялось топливоснабжению, так как источником служит попутный нефтяной газ, к тому же корпоративная этика компании направлена на повышение энергосберегающих мероприятий, для чего были применены высокоэффективные горелочные устройства, современные трёхходовые котлы, котельная оснащена узлами учёта в том числе и отпускаемой теплоты каждым котлом.
В комплекс работ по требованию Заказчика вошли
- изготовление котельной;
- корректировка существующей конструкторской документации;
- доставка;
- монтаж;
- пуско-наладка;
- сдача надзорным органам.
Параметры котельной
Установленная мощность котельной – 3,3 МВт (2 рабочих, 1 резервный котёл).
Распределение нагрузок: отопление и вентиляция (ОВ) – 1,67 МВт;
Температурный график ОВ – 85/60ºС, погодозависимый;
Система теплоснабжения 2-хтрубная с независимым подключением контура ОВ
Категория по теплоснабжению – I
Категория по электроснабжению - I

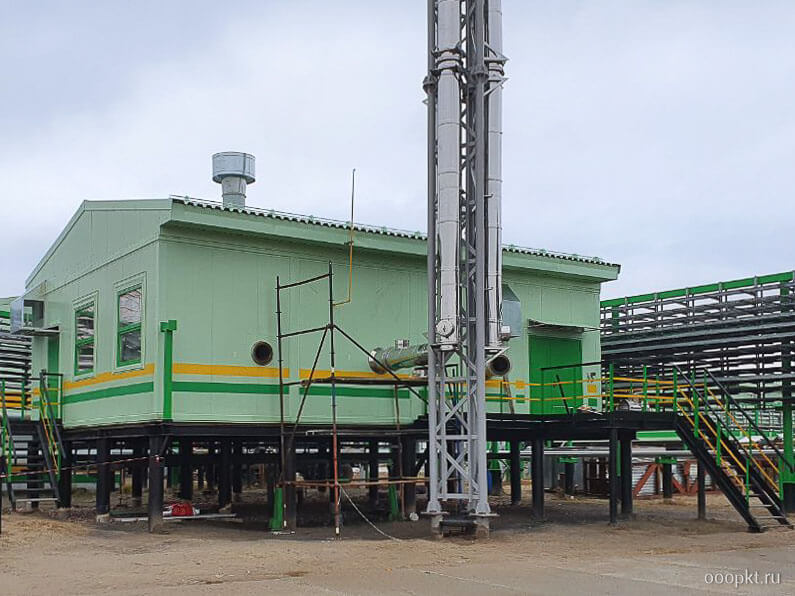

Котельная устанавливается на специально разработанный для условий веной мерзлоты фундамент, поднятый от поверхности земли. Котельная состоит из 4 модулей, габаритами 9х3х3,4 м.
Дымовая труба – 3-х ствольная высотой 20 м.
Оборудование котельной

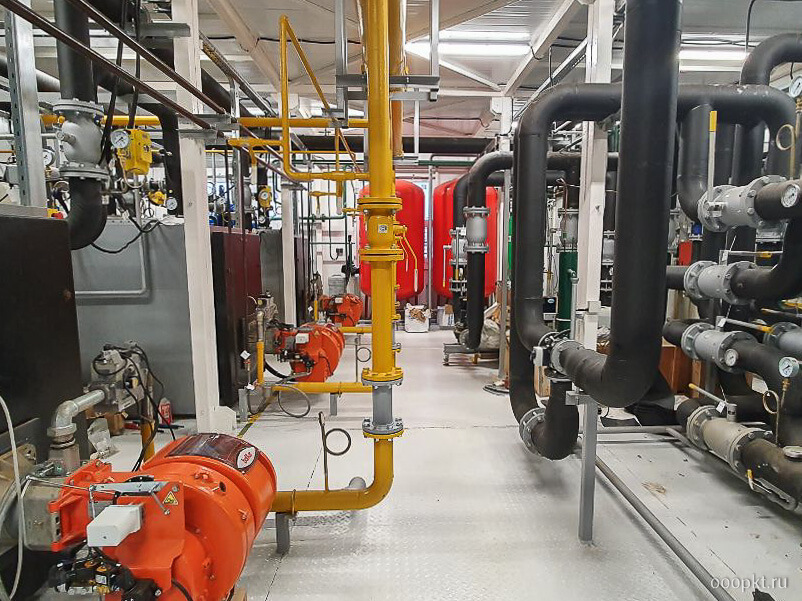

- котел Viessmann Vitoplex 100 PV1 1120 кВт - 3 шт;
- горелка комбинированная Baltur TBML 160 MC (Италия) - 3 шт.;

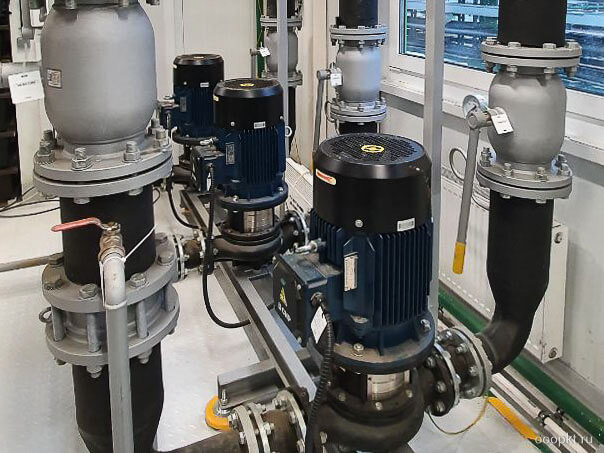

- насосы котлового контура CNP (Китай) - 3 шт., (1 рабочий, 2 резервных);
- пластинчатые разборные теплообменники теплоснабжения - 2 шт. (1 рабочий, 1 резервный),
- насос сетевой - 3 шт., (1 рабочий, 2 резервных);
- насос подпитки - 2 шт., (1 рабочий, 1 резервный) с трубной разводкой;
- газовое оборудование, газоходы, продувочный трубопровод газовой системы;
- щит управления и контроля;
- пожарная сигнализация по температуре и задымленности в помещении;
- светозвуковая сигнализация загазованности, СОУЭ;
- контрольно-измерительные приборы;
- осветительные приборы.
Дополнительно
В котельной предусмотрены следующие узлы учета:
- Узел учета газа - технический (для контроля эффективности работы котлов, учет как общий на котельную, так и на каждый котел, с корректором) температура входящего газа считывается с панели корректора;
- Узел учета дизельного топлива - в целом по котельной
- Узел учета тепла – технический учет тепла общий на котельную и на каждый котел
- Узел учета воды – технический
Для повышения категории надёжности электроснабжения в комплект поставки вошёл автоматический ввод резерва по электропитанию (АВР).
Для стабилизации давления газа перед котельной в поставку включён ГРУ, позволяющий работать на нестандартном газе.
В процессе работы в связи с санкционным воздействием были пересогласованы решения, связанные с применением оборудования из недружественных стран, коснувшиеся горелочных устройств (изначально были заложены горелки немецкого производителя), регулирующей арматуры.
Выполненные работы
Погрузка, упаковка, страховка, доставка, разгрузка на месте и монтаж котельной осуществлялся нашей компанией без привлечения техники заказчика.
На заказчика произведён монтаж котельной под строгим контролем технадзора заказчика.
